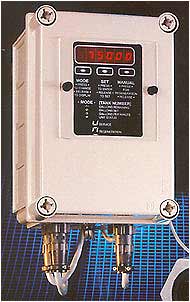

Układ sterowania Nema 480



Cyfrowy układ zapotrzebowania 480 Osmonics Autotrol jest uniwersalnym i niezawodnym sterownikiem używanym w zakresie przemysłowego uzdatniania wody. Teraz przedstawiamy jeszcze lepszy, w nowej obudowie i z nową nazwą jako układ 480 QC.

- sterownik ten posiada specjalne złączki w obudowie umożliwiające szybkie podłączenie, jak również fabryczne połączenia wewnętrzne. Pomysł ten ma na celu łatwiejszą instalację oraz zwiększenie precyzji połączeń. Rezultatem jest zwiększenie skuteczności sterownika w dziedzinie uzdatniania wody.

Opis:

Sterownik 480QC został stworzony w celu kontroli ilości uzdatnionej wody i zainicjowania regeneracji dla zadanej wartości, zarówno dla procesu zmiękczania jak i do filtracji. Obojętnie czy sterownik pracuje z pojedynczą kolumną, czy w układzie wielokolumnowym programowanie i obsługa nie nastręcza żadnych trudności. Układy dwu- i trzykolumnowe mogą pracować równolegle oraz naprzemiennie. W układzie trzykolumnowym programujesz ilość pracujących kolumn w tym samym czasie.

Potęga i prostota sterownika 480QC nie ogranicza się tylko do współpracy z zaworami Autotrol. Objętościowy sterownik 480QC jest przygotowany do współpracy z większością zamontowanych obecnie na rynku zaworów. Co więcej, możliwe jest podłączenie sterownika 480 QC do zaworów "starszych", pracujących od kilku lat.

Czas montażu jest ograniczony do minimum dzięki zastosowaniu szybkozłączek, dostarczanych standardowo z każdym sterownikiem 48QC. W celu połączenia przewodów kolumny ze sterownikiem włóż i przekręć wtyczkę w odpowiednim gnieździe na obudowie. Nie musisz już nic łączyć wewnątrz sterownika. Wykorzystując wmontowane już złączki zapewniamy dokładność połączeń oraz eliminujemy typowe problemy, jakie mogą powstać przy rozruchu. Nasi klienci oszczędzają dzięki temu swój czas, koszty oraz nasz czas serwisowy.

Przepływomierz:
Turbina 1 cal (25 mm) przepływ od 0,06 m3/h do 8 m3/h. Turbina 2 cale (51 mm) przepływ od 0,5 m3/h do 51 m3/h. Zalecany maksymalny, ciągły przepływ do wartości 70% maksymalnego przepływu dla danej turbiny. Maksymalna temperatura wody: 38°C
Dopuszczalne ciśnienie wody:
turbina 1 cal - 875 kPa, turbina 2 cale - 689 kPa
Dokładność: 3% odczytu



Okablowanie:
Długości przewodów połączeniowych do kolumn: 2,1 / 4,2 / 6,3 m. Standardowa długość przewodu turbiny: 3,1 / 7,6

Zasilanie: 24VAC z certyfikatem CE, 240 VAC

Obudowa: obudowa typu NEMA 1 lub NEMA 4



SYSTEMY STEROWANIA

System A: Pojedynczy zbiornik - natychmiastowa regeneracja
System B: Pojedynczy zbiornik - opóźniona regeneracja
System C: Pojedynczy zbiornik - opóźniona regeneracja z rezerwą
System D2: Układ dwuzbiornikowy pracujący naprzemiennie, w którym jeden zbiornik pracuje, a drugi regeneruje się lub, po regeneracji, oczekuje na włączenie do pracy
System D3: Układ trzyzbiornikowy, w którym dwa
zbiorniki stale pracują, a trzeci regeneruje się lub, po regeneracji, oczekuje na włączenie do pracy
System E2: Układ dwuzbiornikowy pracujący równolegle, w którym zbiornik natychmiast po regeneracji włącza
się do pracy
System E3: Układ trzyzbiornikowy, w którym trzy
zbiorniki stale pracują; w jednym czasie regeneruje się tylko jeden zbiornik; zbiornik po regeneracji natychmiast włącza się do pracy
